装饰线 - 渲染网格修改器

Toolbar

Menu

Shortcut

Popup
Properties
Standard

Edit

Object Properties

Window

Panels > Properties

F3

以选取的曲线在曲面、多重曲面或网格上产生凹凸线条的装饰效果。

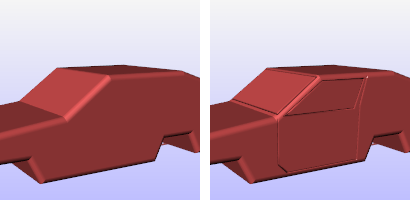

未使用 (左) 与使用 (右) 装饰线的汽车模型。

附注

  • 装饰线是两个相邻曲面之间的缝隙效果，例如装饰线可以用于汽车车门和整个车身之间的缝隙。
  • 指令执行完毕后装饰线的设定会出现在物件属性里。
  • 这个指令对图块里的曲面没有作用。

步骤

  1. Select objects to shut line and press Enter.
  2. Select curves that define the shut line and press Enter.
  3. Press Enter to apply shut lining.

装饰线属性

管理选取物件的装饰线属性。

启用

启用或停用装饰线。

曲线

名称

指定选取曲面上装饰线的名称。

See: Naming conventions in Rhino

加入

加入更多的装饰线。

移除

从装饰线中移除曲线。

曲线属性

半径

改变装饰线的粗细，半径是曲线至装饰线一侧边缘的距离。

断面轮廓
半圆形

半圆形装饰线。

人字形

人字形装饰线。

三角形

三角形装饰线。

将曲线拉至物件

建立装饰线前先将曲线拉至物件上。

凸出

建立凸出的装饰线。

平坦面

切换以平滑着色或平坦着色显示装饰线与物件。

自动更新

装饰线的设定变更会立即反应在物件上，取消这个选项可以在做了许多设定变更后再以手动更新。

Note

Render mesh modifiers are applied in the following order:

  1. Curve Piping
  2. Thickening
  3. Edge Softening
  4. Shut Lining
  5. Displacement
