渲染圆角 - 渲染网格修改器

Toolbar

Menu

Shortcut

Popup
Properties
Standard

Edit

Object Properties

Window

Panels > Properties

F3

渲染圆角为曲面，多重曲面或网格构造一个视觉上的边缘圆角显示网格。

附注

  • 渲染圆角可以在物件的渲染网格的组合边缘产生圆角或斜角效果。
  • 有设定渲染圆角的物件的属性会多出一个渲染圆角的设定属性。
  • 这个指令对图块里的曲面没有作用。

步骤

  1. 选取要赋予渲染圆角的物件。
  2. 在属性面板中，点击“渲染圆角”按钮。
  3. 设置渲染圆角的属性。

    未使用 (左) 与使用 (右) 渲染圆角的立方体。

渲染圆角属性

管理选取物件的渲染圆角属性设置。

启用

打开渲染圆角。

设置

渲染圆角大小

设置渲染圆角的大小，渲染圆角视觉上的半径近似的依赖于当前渲染网格的密度。使用属性 > 渲染网格设置可以调整网格的密度。

曲线斜角

不对渲染圆角的边缘进行视觉上的平滑处理，使渲染圆角看起来如有锐利边缘的斜角。

平坦面

以平坦着色显示物件的渲染网格与渲染圆角。

边缘临界值(度) ____

当两个相邻面的法线夹角大于这个值时，就会显示出渲染圆角。

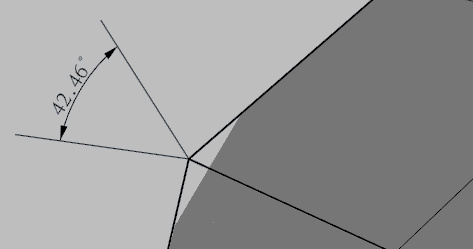

在下面的例子中，只有边缘临界值小于 42.46°时才会出现渲染圆角。

强制圆角

当圆角半径太大时，可能会无法生成圆角，这种时候强制生成圆角。

Note

Render mesh modifiers are applied in the following order:

  1. Curve Piping
  2. Thickening
  3. Edge Softening
  4. Shut Lining
  5. Displacement

请参考

Use materials and textures

Snapshots

The Snapshots command saves and restores Named Views, Named Positions, Layer States, as well as rendering settings, object settings including locked/hidden state, display mode, material, position, light settings, curve piping, displacement, edge softening, shutlining, and thickening.

ExtractRenderMesh

Duplicate the render mesh.
