工作视窗显示模式

按照您的需要以各种方式查看您的模型。

标准以及自定义的着色模式可以让您更容易的查看曲面和实体。

线框模式

线框模式下，曲面看起来是由一组交错的曲线构成的，这些曲线被称之为结构曲线或结构线。线框模式常用于需要加快显示速度的情况下，各种着色显示模式可以帮助您看清曲面和实体的轮廓，结构线并不像网格线在多边形网格中那样定义曲面，结构线只是一个视觉上的辅助。

着色模式

各种着色显示，例如着色模式、渲染模式、艺术风格以及钢笔模式等，使用图层、物件或自定义颜色来着色显示曲面和实体，您可以在任何着色模式下工作，曲面呈现出不透明或透明效果。

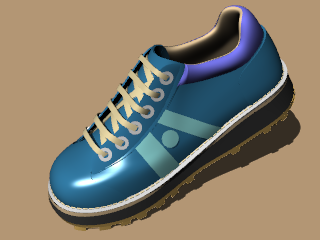

渲染模式

在渲染模式中，物件与灯光、渲染材质以及底平面一起被显示出来，并具有阴影。

附注: 为了在渲染中能够显示出凹凸贴图，必须勾选使用高级 GPU 照明设置。

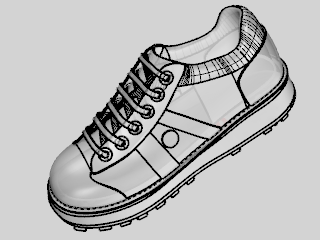

半透明模式

半透明模式中曲面的显示是半透明的。

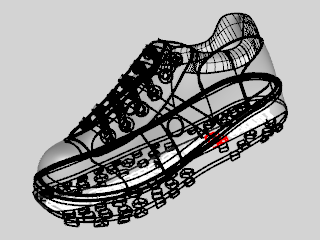

X 光模式

X 光模式下，结构曲线不会被前面的物件遮挡。

即使物件位于其它物件后方，在工作视窗中还是可以完全看清楚这些物件。

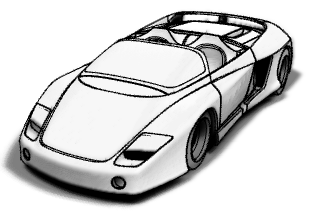

工程图模式

工程图显示模式设定工作视窗以实时轮廓线与交线显示物件。

Monochrome

All objects display white with gray scale shading, black silhouettes and edges.

艺术风格模式

艺术风格显示模式通过一个背景图片以及柔和的线条创建出一种铅笔绘画的效果。

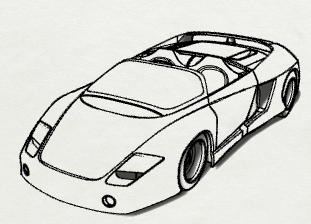

钢笔模式

钢笔显示模式设定工作视窗以黑色线条与纸张纹理背景显示。

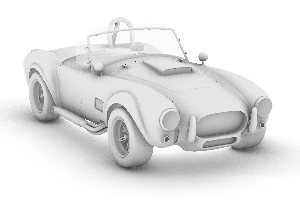

极地模式

极地显示模式会将所有物件设为白色，将背景设为白色，并添加柔和的阴影。它本质上是一种环境光遮蔽模式。

临时着色工作视窗

Shade

Temporarily shade the current viewport.

ShadeSelected

Shade selected objects only.

更改或更新显示模式

高级显示设置

ClearAllMeshes

Delete render and analysis meshes.

Mesh document properties

Manage the display/render mesh settings for the current model.

SetObjectDisplayMode

Assign separate display attributes to objects, overriding viewport settings.

ClearAllObjectDisplayModes

Remove all per-view, per-object display mode overrides.

RefreshShade

Regenerate an object's render mesh.

查看物件的渲染网格

ShowRenderMesh

Display the render mesh for selected objects.

HideRenderMesh

Hide the render mesh displayed with the ShowRenderMesh command.

ToggleRenderMesh

Toggle the display state of render meshes on an object.
