新的工作视窗布局
这些指令控制工作视窗在 Rhino 窗口中的排布。
| Toolbar | Menu |
|---|---|
|
|
View / Viewport title Viewport Layout > New Viewport |
NewViewport 指令建立一个新的工作视窗。
新建立的工作视窗会沿用使用中的工作视窗的锁定间距、副格线间距、主格线间隔、 格线数、格线可见性、格线轴可见性及世界坐标轴图标可见性。
| Toolbar | Menu |
|---|---|
|
|
NewFloatingViewport 指令建立一个位于 Rhino 主视窗之外的工作视窗。
您可以将浮动工作视窗移动到其它荧幕上。
ToggleFloatingViewport 指令可以使浮动运行窗回复为 Rhino 主视窗里的一般工作视窗。
工作视窗的浮动资讯在 Rhino 关闭时并不会储存到文件里，下次再打开同一个文件时，浮动工作视窗会恢复为一般的工作视窗。
您也可以将现有的工作视窗拖放至 Rhino 主视窗外变成浮动工作视窗。
| 指令行选项 | |
|---|---|
|
视图投影 |
设定浮动工作视窗的视图及投影模式。 设定浮动工作视窗的视图及投影模式。建立一个与使用中的工作视窗一模一样的浮动工作视窗。 PerspectiveTopBottomLeftRightFrontBack已命名视图将新工作视窗与已命名视图连结以新建立的浮动工作视窗编辑连结的已命名视图。 操作该浮动工作视窗的视图时，已命名视图的摄影机物件也会同步更新。 |
以拖放复制工作视窗
- 在工作视窗标题按住鼠标左键并拖曳离开工作视窗停靠区。
出现视窗预览。 - 放开鼠标左键建立浮动工作视窗。
| Toolbar | Menu |
|---|---|
|
|
View / Viewport title Viewport Layout > Float Viewport |
ToggleFloatingViewport 指令将 Rhino 的工作视窗在一般工作视窗与浮动工作视窗之间切换。
附注
- 浮动工作视窗可以独立于 Rhino 主视窗之外。
- 这个指令可以用于模型工作视窗或图纸配置工作视窗。
- 将一个图纸配置工作视窗切换为浮动工作视窗时，所有其它的图纸配置工作视窗会全部移动到该浮动工作视窗里。
- 浮动工作视窗适用于多显示器的工作环境。
- 工作视窗的浮动资讯在 Rhino 关闭时并不会储存到文件里，下次再打开同一个文件时，浮动工作视窗会恢复为一般的工作视窗。
| Toolbar | Menu |
|---|---|
|
|
View / Viewport title Viewport Layout > 4 Viewports |
The 4View command sets up a four-viewport workspace with first or third angle projection.
-
You may need to run the 4View command twice to bring the default viewports back. The first run adjusts the 4 viewports to the same size. The second run restores the default view angles and CPlanes.
指令行选项
Projection (FirstAngle/ThirdAngle)
Restores the default first or third angle viewport layout.
| Toolbar | Menu |
|---|---|
|
|
View / Viewport title Viewport Layout > 3 Viewports |

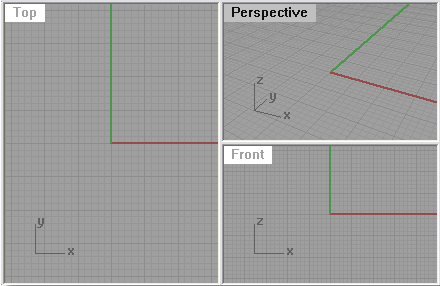

3View 指令配置三个工作视窗的工作环境，这三个工作视窗包括世界 Top 与 Front 两个平行视图及一个世界 Perspective 透视图。
新建立的工作视窗会沿用使用中的工作视窗的下列设定：锁定间距、副格线间距、主格线间隔、 格线数、格线可见性、格线轴可见性及世界坐标轴图标可见性。
| Toolbar | Menu |
|---|---|
|
|
View / Viewport title Viewport Layout > Read From File |
ReadViewportsFromFile 指令将其它 Rhino 模型文件的工作视窗配置读入成为目前模型的工作视窗配置。
步骤
- 选取要读取工作视窗配置的来源文件。
目前模型的工作视窗配置及视图会符合选取的 Rhino 文件里的设定。
| Toolbar | Menu |
|---|---|
|
View / Viewport title Close Viewport |
The CloseViewport command closes the active model or layout viewport.
| Toolbar | Menu |
|---|---|
|
|
View / Viewport title Viewport Layout > Show/Hide Viewport Tabs |
ViewportTabs 指令显示绘图区边缘用于切换工作视窗的标签控制列。
这个功能适用于管理许有多模型工作视窗与图纸配置工作视窗混合的运行环境。
详情
显示每个模型或图纸配置工作视窗的标签。
标签以查看选项。| 指令行选项 | |
|---|---|
|
显示/隐藏/切换 |
显示、隐藏或切换工作视窗标签。 |
|
对齐 |
设定工作视窗标签在 Rhino 视窗里的位置。 下上左右 |
|
模型视窗标签 |
分离每一个模型工作视窗都有一个独立的标签。 结合将所有模型的标签合并到一个标签中。 |
| LayoutTabs |
分离每一个图纸配置都有一个独立的标签。 结合将所有图纸配置的标签合并到一个标签中。 图纸配置标签显示模型中图纸配置的数目。 使用图纸配置面板以访问图纸配置。 |
| 快显功能表选项 | |
|---|---|
|
新增工作视窗 |
建立一个新的工作视窗。 |
|
新增子视图 |
建立一个新的子视图。 |
|
删除 |
删除工作视窗。 |
|
重命名 |
重命名工作视窗。 |
|
移动或复制 |
仅适用于图纸配置工作视窗，变更图纸配置的排列顺序或复制图纸配置。 New locationMoves the layout page after the selected page. 移至末端Moves the layout page to the end of the list. 建立副本Make a copy of the layout and insert it after the selected layout. |
|
结合模型标签 |
将所有模型的标签合并到一个标签中。 |
| Combined Layout Tab |
将所有图纸配置的标签合并到一个标签中。 图纸配置标签显示模型中图纸配置的数目。 使用图纸配置面板以访问图纸配置。 |
|
标签位置 |
设定工作视窗标签在 Rhino 视窗里的位置。 |
|
隐藏标签 |
隐藏工作视窗标签。 |
|
图纸配置属性 |
(仅图纸配置视窗) 打开修改图纸配置对话框。 |
|
打印 |
打印工作视窗里的物件。 |
