Layouts
| Toolbar | Menu |
|---|---|
|
|
Window Panels > Layouts |
Layouts 指令可以打开图纸配置面板，此面板用于管理模型中的图纸配置。

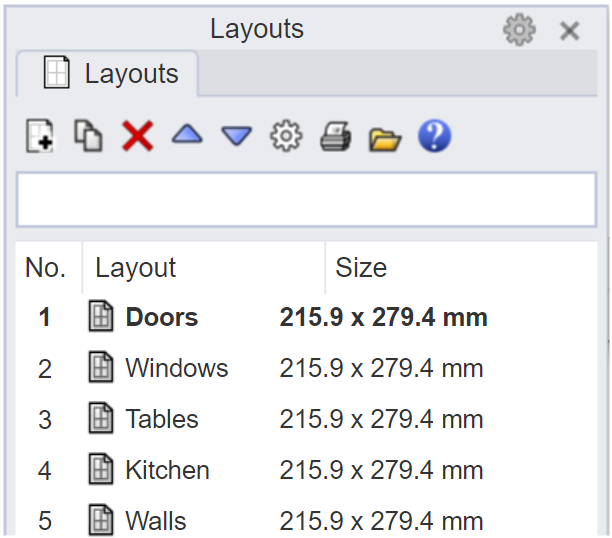

图纸配置面板 (图纸配置管理器)
工具列
新增图纸配置
为模型增加一个新的图纸配置。
Duplicate Layout
Makes a copy of the selected layout.
删除
从模型中移除图纸配置。
上移
将选取的图纸配置往上移。
图纸配置顺序也可以通过拖拽进行更改。
下移
将选取的图纸配置向下移。
属性
打开图纸配置属性对话框。
打印
When no layout is selected, the Print button feeds the current layout to the print dialog. If one or more layouts are selected, selected layout(s) will be printed.
Import
从一个 3DM 文件导入图纸配置。
搜索
输入文本从列表中搜索您需要的图纸配置。
To sort the layout list by name or size
- Click the Layout or Size column header to sort the list in ascending or descending alphabetical order.
右键快显功能表
设为目前的
打开一个图纸配置工作视窗。
您也可以双击图纸配置项目就可设置为当前。
新增图纸配置
为模型增加一个新的图纸配置。
Duplicate Layout
Makes a copy of a layout.
删除
从模型中移除图纸配置。
重命名
更改图纸配置的名称。
您也可以选取一个图纸配置项目，然后单击名称栏。
New Detail
(For current layout only)
Adds a new detail view to the current layout.
Print
Prints the selected layout(s).
属性...
打开图纸配置属性对话框。
- Some actions work with multiple layouts. Press Ctrl (CMD) + Shift to add more layouts to the selection.
- Most changes made in this panel cannot be undone.
请参考
Layout
Create a print layout viewport.
