Trim
|
Toolbar |
Menu |
Shortcut |
|---|---|---|
|
Curve Drawing
|
Edit Trim |
Ctrl (CMD) + T |
Trim 指令旨在以一个物件修剪另一个物件。
① Only the surface is selected as the cutting object. The pipes won't trim the surface.
② All objects are selected as cutting objects. The surface and pipes can trim each other.
|
切割用物件 |
要修剪的物件 |
|---|---|
|
|
步骤
-
选取切割用物件。
If the cutting objects are also to be trimmed, you can preselect all the objects before starting the command.
-
Select the parts of other objects or the cutting objects themselves to trim away.
Shift+click near a curve end to extend the curve to the cutting objects.
-
Holes in hatches can be removed by the UntrimAll command.
指令行选项
延伸切割用直线
将直线无限延伸修剪其它物件。使用这个选项可以不用真的将直线延伸到与要修剪的物件交集。
视角交点
曲线要修剪的物件不必有实际的交集，只要在使用中工作视窗里看起来有视觉上的交集就可以做修剪。
此选项不能应用于曲面。
直线
建立一个临时的直线作为切割用物件。
修剪过的曲面
修剪过的曲面由两个部分组成：定义几何物件形状的原始曲面及定义曲面修剪边界的曲线，曲面被修剪掉的部分可以是修剪边界的内侧 (洞) 或外侧。
修剪边界曲线会埋入到原始曲面上，原始曲面有可能远比修剪边界来得大，因为 Rhino 并不会画出曲面被修剪掉的部分，所以您无法看到完整的原始曲面。
原始曲面定义几何物件的真实造型，修剪边界曲线只是用来定义曲面的哪一部分应该被视为修剪掉的部分，和曲面的实际形状无关。
如果您以一条跨越曲面的曲线修剪曲面，然后打开该曲面的控制点，您会发现曲面控制点的结构完全不受曲面修剪的影响。
您可以使用 Untrim 指令移除曲面上的洞或外侧的修剪边界，使曲面回到原始曲面的状态。
如果有一个修剪过的曲面，它的原始曲面远比它大，可以使用 ShrinkTrimmedSrf 指令缩回原始曲面，缩回后的原始曲面会比曲面的修剪边界还大一些。
Note about trimming a polysurface
To trim a polysurface with a curve in a non-plan view, if the cutting curve has any portion evaluated as not completely lying on the polysurface, the Trim command will fail as designed.
相关指令
| Toolbar | Menu |
|---|---|
|
Curve Drawing
|
Surface Surface Edit Tools > Untrim Detach Trim |
Untrim 指令旨在移除曲面的修剪边界。
步骤
- 选取曲面的修剪边缘。
| 指令行选项 | |
|---|---|
|
保留修剪物件 |
决定将原始修剪物件和组合的几何体分离并保留还是删除。

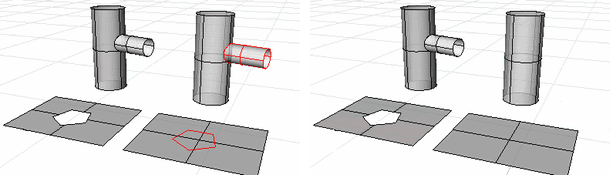

保留修剪物件=是(左); 保留修剪物件=否(右)。 |
|
所有相同类型 |

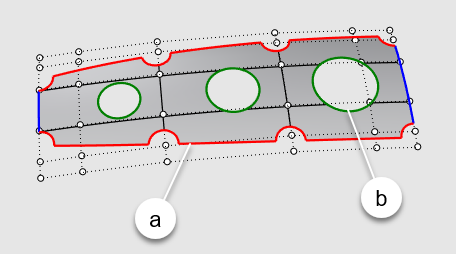

在上图中，曲面边界由修剪（红色）和未修剪（蓝色）的边缘组成。孔是未接触曲面边界的修剪边缘（绿色）。 是
否
|
ReplaceEdge
| Toolbar | Menu |
|---|---|
|
|
Surface Edge Tools > Replace Edge |
ReplaceEdge 指令以直线、两侧边缘的延伸线或曲线重新修剪选取的修剪边缘。
步骤
- 选取要删除的修剪边缘。
| 指令行选项 | |
|---|---|
|
保留修剪物件 |
决定是否将原修剪物件保留。 |
|
模式 |
以直线取代使用边缘端点之间的连线替换原来的边缘。 延伸两侧边缘以两侧边缘的延伸线重新修剪选取的修剪边缘。 两侧边缘的延伸线的交点必需在原始曲面的范围内才能完成重新修剪。 选取曲线以曲线重新修剪选取的修剪边缘。 |
| Toolbar | Menu |
|---|---|
|
|
Surface Surface Edit Tools > Untrim All Detach All |
The UntrimAll command untrims interior (holes) and exterior trims from the selected surfaces all at once.
Holes in hatches can be removed by the UntrimAll command.
KeepTrimObjects
Determines whether the interior and exterior trims will be preserved as curves.
| Toolbar | Menu |
|---|---|
| Surface Surface Edit Tools > Untrim Border Detach Border |

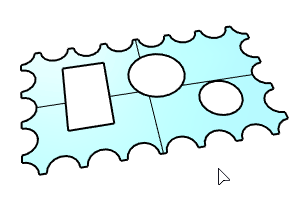

UntrimBorder 指令旨在取消修剪所有外部边界上的修剪边缘，而保留内部所有的修剪边缘(孔)。
KeepTrimObjects
Determines whether the exterior trims will be preserved as curves.
| Toolbar | Menu |
|---|---|
| Surface Surface Edit Tools > Detach Holes Untrim Holes Solid Solid Edit Tools > Holes > Delete Hole |

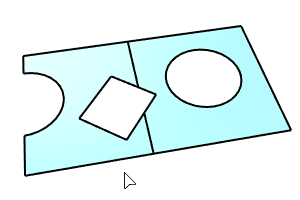

The UntrimHoles command untrims selected holes (interior trims) that do not touch surface borders.

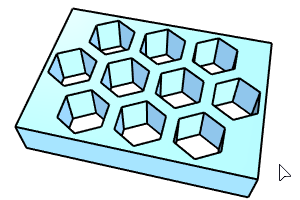

此指令还可以对多重曲面中的孔洞执行取消修剪。
步骤
执行指令。
Or, preselect hole edges with Shift+Ctrl (CMD) before the command runs.
Select hole edges individually.
Or use window selection.
指令行选项
全部
是
删除所选曲面上的所有孔。
否
让您可以选择您要删除的洞。
最大边缘长度
Type a maximum edge length number, or pick an existing hole edge to set the length.
Holes with edges equal to or smaller than this value can be deleted individually or all at once, depending on the setting of the 'All' option.
KeepTrimObjects
Determines whether the objects used to make the holes will be preserved.
