Hatch
| Toolbar | Menu |
|---|---|
|
|
Drafting Hatch |

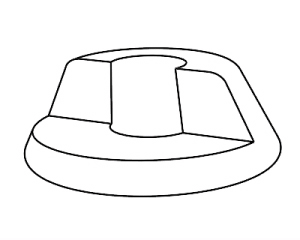

Hatch 指令可以用直线组成的图案填满曲线边界内的区域。
输入的曲线可以是在模型空间或图纸配置工作视窗。
打开剖面线的控制点可以编辑剖面线的形状。
缩放剖面线不会改变图案的比例。
Holes in hatches can be removed by the UntrimAll command.
The print order of hatches, annotations, and geometries is decided by some rules.
创建剖面线
选取封闭的平面曲线。
或者在指令行中设置边界=是，在相交的曲线中选择封闭的区域。
结合区域
这个选项决定数个区域建立组合的剖面线还是每个区域分别建立剖面线。

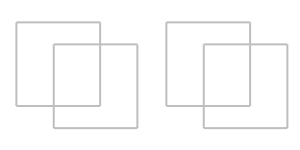

结合区域=是。结合区域=否。全部区域
根据结合区域选项的设置，指定以外边缘为边界 (左) 创建剖面线，或以子区域 (右) 创建分离的剖面线。
- 在剖面线创建对话框中确定图案样式、缩放比例、旋转和其它设置。
剖面线创建选项
剖面线创建对话框中的大多数设置都可以在剖面线属性中进行编辑。
剖面线图案
剖面线图案名称和预览缩略图。
Base point
Displays the starting coordinates of the hatch pattern.
Click the button to pick the new location in the viewport by mouse.
每次都使用基准点
每次为新剖面线使用当前基准点。
边界
从相交曲线中选取封闭区域以创建剖面线。
Rotation
The rotation angle of the pattern.
Click the button to pick the rotation angle in the viewport by mouse.
Hatches with History:
- Changing the pattern rotation angle will not break History.
- Rotating the hatch with its boundary curve will not break History. The pattern rotation angle will update.
- Rotating the hatch alone will break History.
Hatches without History:
- Rotating the hatch will update the pattern rotation angle.
Scale
The scale factor of the hatch pattern.
Background
The color fills the hatch boundary.
Display Color
The hatch pattern displays this color when Fill Style is set to Solid.
Show Boundary
Displays the boundary curve around the hatch pattern.
渐变设置
填充样式
Fill styles set the hatch pattern to use a single color or different types of gradient colors.
实体
Uses the display color set in object properties.
线性对称
Uses linear gradient colors that mirror on repeat.
线性融合
Uses linear gradient colors that do not mirror on repeat.
径向对称
Uses radial gradient colors that mirror on repeat.
径向融合
Uses radial gradient colors that do not mirror on repeat.
Repeat
Controls how many times the gradient span repeats between the start and end points.
重复不会超出起点和终点。
Enter a number for the repeat value.
渐变停止位置
在渐变梯度段中使用百分位置定义颜色停止点的颜色。
Gradient controls
The gradient controls allow using more than one color in a hatch. The color transition is smooth between colors. Gradient controls can be edited in the dialog or viewports. The start (1) and end (3) points define the gradient span. Color stops (2) define colors in the gradient.
对话框中的操作
在对话框中的一个颜色停止点上按住 Shift 键单击或双击可编辑颜色。
对话框中的渐变梯度段上右键单击一个位置可添加新的颜色停止点。
点击、或按钮可编辑工作视窗中的渐变梯度段。
Reverse Gradient Colors
Reverses the colors of the gradient.
Reset Gradient Boundary
Moves the start and end points on gradient controls in viewports to the default locations.
在渐变梯度段上新增一个颜色停止点。
步骤
选择一个颜色。
在工作视窗中指定一个位置。
另一种步骤
在剖面线对话框中的渐变设置上右键单击一个位置可添加新的颜色停止点。
- 选择一个颜色。
使用指令行选项编辑工作视窗中的渐变设置。
在工作视窗中选择一个颜色停止点以移除该点。
更改剖面线属性以匹配不同的剖面线。
相关指令
| Toolbar | Menu |
|---|---|
|
|
HatchBase 指令可以更改所选填充物件的起点。
| Toolbar | Menu |
|---|---|
|
|
HatchScale 指令可以设置模型工作视窗中的剖面线图案的缩放比。
- 此指令也可更改文件属性中的剖面线缩放设置。
步骤
- 设定剖面线的缩放比。
指令行选项
缩放
启用
停用
剖面线图案将不会被缩放。
切换
在启用和禁用之间更改缩放选项的设置。
请参考
Hatch document properties
Manage the hatch settings for the current model.
