Dot

Toolbar Menu

Annotate
Dimension
Drafting

Drafting

Other Annotations >

Annotation Dot

Dot 指令可以在屏幕中绘制注解点，缩放或旋转视图不会影响注解点的大小和方向。注解点总是显示在其他物体的前面。

步骤

  1. 输入注解点里的文字。
  2. 指定注解点的位置。

附注

  • 注解点的颜色由图层或物件属性的显示颜色决定。
  • 双击注解点，或者使用注解点属性来编辑文本、字体或高度。
  • 当注解点与视图中的物件重叠时，请按下 Alt 键并双击注解点以强制取消选取菜单并编辑该注解点。
  • 文本注解中的文字可以是一行以上。

注解点选项

字体

文字的外观。

  • 点击打开下拉列表，输入字体的首字母可快速查找该字体。

  • 点击字体控件并滚动鼠标滚轮在列表中选择一个字体。

高度

设定文字的高度。

显示文本

显示在注解点里的文字。

次要文本

注解点物件包含的附加信息。

注解点属性

设置选取的注解点的物件属性。

字体

文字的外观。

  • 点击打开下拉列表，输入字体的首字母可快速查找该字体。

  • 点击字体控件并滚动鼠标滚轮在列表中选择一个字体。

  • 点击字体控件两次并滚动鼠标滚轮以选择带有预览的字体。

高度

设定文字的高度。

显示文本

显示在注解点里的文字。

次要文本

注解点物件包含的附加信息。

ConvertDots

Toolbar Menu

Annotate

Drafting

Not on menus.

ConvertDots 指令将注解点转换为点物件或文字物件。

步骤

  • 选取要转换的注解点。

指令行选项

DeleteInput

Deletes (Yes) or keeps (No) the input objects.

输出为

文字或点会建立在注解点的位置。

点

将注解点转换为点物件。

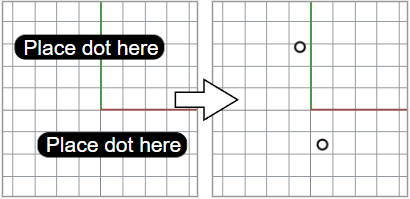

Convert dots (left) to point objects (right).
文本

将注解点转换为文本。

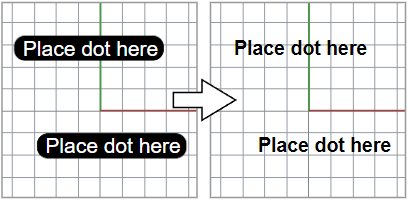

Convert dots (left) to text objects (right).
文字高度

文字的高度 (模型单位)。

水平对齐

可以选择左/中/右与文字点对齐。

垂直对齐

可以选择上/中/下与文字点对齐。

请参考

Use text and dimensions for annotation
