截平面

工具 > 选项 > 视图 > 显示模式 > [模式名称] > 物件 >

截平面设置

设置截平面物件在显示模式中如何显示。

Use section styles

When enabled, the appearances of clipping fills and edges are based on objects' section style properties.

封闭缺口(仅着色模式)

当截平面与一个 3D 物件相交且剖面是闭合的时候，剖面将被填充。

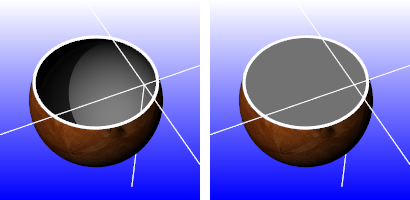

封闭缺口关闭 (左) 与打开 (右)。

颜色显示

设置使用截平面物件封闭缺口时使用的颜色。

工作视窗

遵循物件在工作视窗中的显示方式。

渲染材质

使用物件的渲染材质。

截平面材质

使用截平面的颜色或图层颜色属性。

单一颜色

To select a color

  • Click the color swatch.
显示边缘

显示截平面与被截取物件之间的边缘。

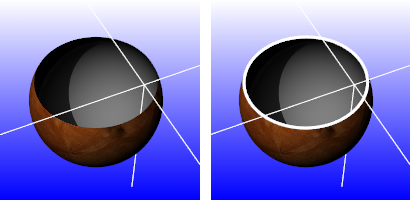

边缘关闭 (左) 与打开 (右)。

颜色显示
截平面颜色

使用截平面的颜色 (以物件或图层)。

单一颜色

To select a color

  • Click the color swatch.
物件颜色

使用物件颜色 (以物件或图层)。

边缘线宽

以像素为单位边缘的宽度。

着色选取的截平面

着色选取的截平面。

颜色显示
截平面颜色

使用截平面的颜色 (以物件或图层)。

截平面材质

使用截平面的渲染材质 (以物件或图层)。

单一颜色

To select a color

  • Click the color swatch.
透明度 %

设置截平面的透明度。

遮蔽选取醒目提示

遮蔽选取物件时的高亮线。

遮蔽选取高亮线(左)，未遮蔽(右)。
