Silhouette
| Toolbar | Menu |
|---|---|
|
|
Curve Curve From Objects > Silhouette |
Silhouette 指令建立选取的曲面、挤出物件、多重曲面或网格的轮廓线。
从轮廓创建二维的轮廓线，可以使用 ProjectToCPlane 指令。
步骤
- 选取一个曲面或多重曲面。
附注

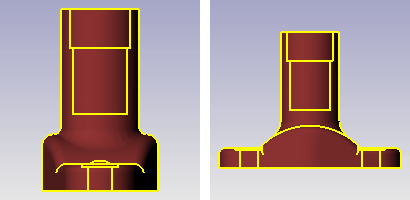

- 当您看着一个模型时，"视觉边缘"指的是模型与背景的交界，这个视觉边缘也称为模型的轮廓线。
- 物件的轮廓线是由目前视图的视角方向所画出。例如：如果您由上面看着一个环状体时，环状体的轮廓线是两个圆，由侧面看环状体时，环状体轮廓线看起来像是椭圆形。
| 指令行选项 | |
|---|---|
|
内部边缘 |
将内部边缘也变为曲线。 |
