ExtrudeSrf

Toolbar Menu

Extrude Solid
Solid Creation
Solid Editing
Solids Sidebar
Solid Tools

Solid

Extrude Surface>

Extrude Surface to Boundary>

Straight

 History enabled

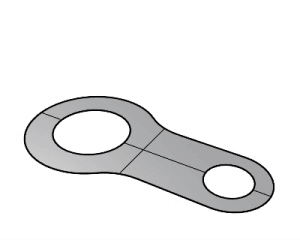

ExtrudeSrf 指令将曲面边缘沿直线挤出成实体。

步骤

  1. 选取一个曲面。

  2. 设定距离。

    Typing "0" sets the extrusion distance by snapping to the current CPlane origin.

    To snap to the world origin, you can type w0.

  • A planar surface extrudes vertically to the surface plane by default. If the surface is not planar, the default extrusion direction is the z direction of the active CPlane.

  • The extrusion preview direction in the viewport defines the positive direction for distance input.

指令行选项

设定基准点

指定一个点，这个点是以两个点设定挤出距离的第一个点。

方向

指定两个点设置方向。

方向选项绘制步骤

  1. 指定一个基准点。
  2. 指定第二点决定方向角度。

两侧

在起点的两侧画出物件，建立的物件长度为您指定的长度的两倍。


Line 指令中有使用两侧选项的具体演示。

实体

如果挤出的曲线是封闭的平面曲线，挤出后的曲面两端会各建立一个平面，并将挤出的曲面与两端的平面组合为封闭的多重曲面。

删除输入物件

是

将原来的物件从文件中删除。

否

保留原来的物件。

至边界

挤出至边界曲面。

请参考

Extrude curves and surfaces
