ExtrudeCrv

Toolbar Menu

Extrude
Extrude Solid
Solids Sidebar
Surface Creation
Surface Sidebar

Solid

Extrude Planar Curve >

Straight

Surface

Extrude Curve >

Straight

SubD

Extrude Curve >

Straight

 History enabled

 Extrusions enabled

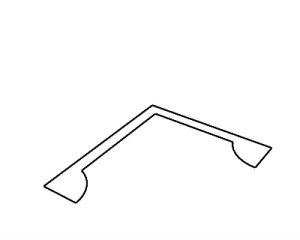

ExtrudeCrv 指令将曲线往单一方向挤出建立曲面。

步骤

  1. 选取一条曲线。

  2. 设定距离。

    Typing "0" sets the extrusion distance by snapping to the current CPlane origin.

    To snap to the world origin, you can type w0.

  • A planar curve extrudes vertically to the curve plane by default. If the curve is not planar, the default extrusion direction is the z direction of the active CPlane.

  • The extrusion preview direction in the viewport defines the positive direction for distance input.

指令行选项

输出为
曲面

创建一个挤出或曲面物件。

细分

创建一个细分物件。

  • 将使用细分曲线做为输入可以创建更优质的细分物件。
  • 当输出=细分物件时，可能有些选项不可用。
方向

指定两个点来定义挤出方向。

两侧

向输入曲线的两侧挤出。

实体

如果挤出的曲线是封闭的平面曲线，挤出后的曲面两端会各建立一个平面，并将挤出的曲面与两端的平面组合为封闭的多重曲面。

至边界

挤出至边界曲面。

DeleteInput

Specify if the input object will be deleted.

DeleteInput=No supports History.

SplitAtTangents
Yes

Tangent points on the input curve extrude as joined edges.

No

Tangent points on the input curve extrude as surface kinks.

Wikipedia: Tangent

  • 当 UseExtrusions 指令设置为默认的挤出时，在切线处分割选项不可用。
设定基准点

指定一个点，这个点是以两个点设定挤出距离的第一个点。

SubCrv

输入 subcrv 选取曲线上的一部分作为指令的输入。
