EdgeContinuity
| Toolbar | Menu |
|---|---|
|
|
Analyze Surface > Edge Continuity |

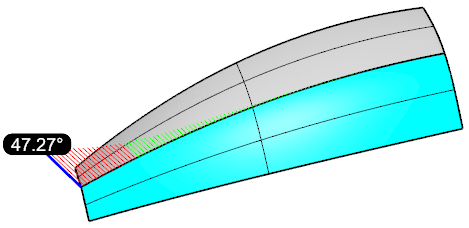

EdgeContinuity 指令使用细线显示边缘对之间的距离、切线或曲率偏差。
步骤
-
选取两条边缘以评估连续性。
-
在边缘连续性面板中设置选项。
边缘连续性选项
连续性
距离
评估所选边缘对之间的距离偏差。
距离偏差的小数位数由文件属性 > 单位 > 显示精度控制。 (仅限十进制)
相切
评估所选边缘对之间的切线方向偏差。
曲率
评估所选边缘对之间的曲率偏差。
此选项显示绝对和相对 (括号中) 偏差。
-
绝对曲率偏差 = (1/半径1)-(1/半径2)
-
相对曲率偏差 = (半径1-半径2)/(半径1+半径2)
密度
控制细线显示的密度。
距离/相切/曲率缩放比
基于所选连续性选项的细线长度比例因子。
曲率公差
允许的曲率公差。
相切公差
允许的切线方向公差。
距离公差
允许的间隙距离。

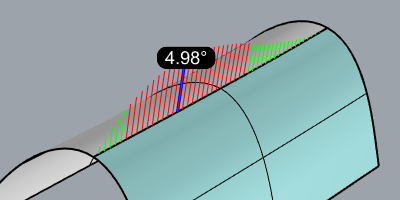

- 容差值是优值颜色和劣值颜色之间的阈值。
优值颜色
如果评估值低于容差，细线将显示此优值颜色。
劣值颜色
如果评估值高于容差，细线将显示此劣值颜色。
最大值颜色
最大值的细线显示此颜色。
标注
显示距离
显示注解点中的最大距离偏差值。
显示相切
显示注解点中的最大切线偏差角。
显示曲率
显示注解点中的最大曲率偏差值。
点击以再选择一对边缘。
点击以选择要移除的现有边缘对之一。
单击以删除所有评估的边缘对。
