SphereTangentToThreeSurfaces
| Toolbar | Menu |
|---|---|
|
|
|
SphereTangentToThreeSurfaces 指令可以创建一个给定半径的球面，该球面与所选的三个曲面相切。

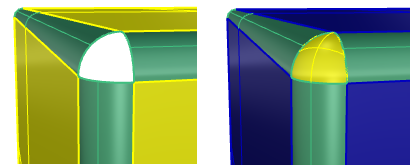

该指令可用于创建一块球面的补丁，该球面补丁在顶点附近将面连接在一起。
需要在离切点比较近的地方选取曲面。
附注
- 并不总能找到这样的一个球体。
- 如果曲面扭曲的越厉害，选取点的位置就越需要接近切点位置。
| 指令行选项 | |
|---|---|
|
半径 |
更改半径。 |
|
修剪 |
是生成的球面会被一组弧线裁剪，这些弧线由球心和相邻成对的切点所定义。通过这种裁剪，球面只保留位于三个曲面组合中倒角交汇处的部分，从而形成三个倒角之间的过渡曲面。 否得到的结果将是一个完整的球体。 |
请参考
Fillet, blend, or chamfer between curves and surfaces
