Ribbon
|
Toolbar |
Menu |
|---|---|
|
|
Surface Extrude Curve > Ribbon |
Ribbon 指令将曲线偏移 ，并在两条曲线之间建立规则曲面。
步骤
- 选取一条曲线。
- 往曲线的一侧拖曳光标并指定一点。
指令行选项
距离
设置偏移距离。
松弛
角 和公差选项不显示，并且对输出结果没有影响，多重曲线将作为一组相互分开的曲线来偏移，不会去处理转角处的倒角。
角
指定当角被偏移到图像中指出的“凸”边时，如何处理角。
原始曲线(蓝色)，向外偏移(红色)，向内偏移(绿色)。
锐角
从转角处向外偏移的曲线将延伸到位置连续（G0）的尖角处相遇。
圆角
从转角处向外偏移的曲线将通过圆弧倒角，保持 G1 连续。
平滑
从转角处向外偏移的曲线将通过混接曲线倒角，保持 G2 连续。
斜角
从转角处向外偏移的曲线将在终点处通过一条直线倒角。
通过点
通过选取的点而不是距离值来偏移。
公差
两侧
将输入的曲线向两侧偏移。
与工作平面平行
通过此选项，在当前的工作平面上偏移曲线，而不使用原始曲线所在的平面偏移曲线。
OutputLayer
Current
Place the results on the current layer.
Input
Place the results on the same layer as the input objects.
Toolbar | Menu |
|---|---|
| Curve Offset > Ribbon Offset |

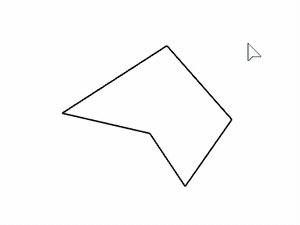

RibbonOffset 指令可以偏移闭合曲线，然后在输入曲线和偏移曲线之间创建斜角曲面或双轨扫掠曲面。
偏移曲线选项
彩带偏移距离
输入曲线和偏移曲线之间的距离。
偏移距离是正值，指定输入曲线后，由鼠标指定偏移方向。
混接半径
控制两条偏移曲线段之间的相交角的混接曲线的近似半径。
不要更改偏移曲线
使用初始偏移曲线创建彩带偏移曲面。
重建偏移曲线控制点数为 ___ 个控制点
使用指定的控制点数来重建偏移曲线。
重新逼近偏移曲线公差 ___ (系统单位)
使用指定的公差重新逼近偏移曲线。
彩带曲面选项
曲面创建方式
无
创建偏移曲线而不是彩带曲面。
双轨扫掠
仅使用双轨扫掠创建彩带曲面。
手动增加断面，以减少扫掠可能产生的扭转。
双轨扫掠 / 从网线建立曲面混合
以双轨扫掠的方式创建彩带曲面，但在偏移曲线段不相交的角上通过从曲线建立曲面方式创建曲面。
对齐断面
在路径曲面段的中点附近放置断面，并使用双轨扫掠创建彩带曲面。
预览
在正式创建彩带曲面之前可进行预览。
额外的输出选项
这些曲线总是由斜角和彩带曲面创建，即由双轨扫掠 / 从网线建立曲面混合的方式创建。
输出断面
将彩带曲面的断面边缘复制为直线。
输出曲线分段
将彩带曲面路径的边缘复制为单独的曲线段。
