ExtractMeshEdges
| Toolbar | Menu |
|---|---|
|
|
|
ExtractMeshEdges 指令以两个相邻的网格面的法线夹角从网格物件抽离网格边缘。
这个指令的未熔接的选项可以用于建立网格的多重曲面已经删除时，找出原来的多重曲面的组合边缘的位置。
- Some STL/SLA printers have problems if meshes contain many long, thin facets. These facets can slow the printer down, produce odd results, or run the printer out of memory.
- The MeshRepair command may be useful when tuning up meshes for STL/SLA printing.
步骤
- 选取一个网格。
指令行选项
网格边缘抽离方式
未熔接的
抽离网格的组合边缘。
法线夹角
两个相邻的网格面的法线之间的夹角。
大于
设定法线夹角的最小值。
选取一个网格边缘设定最小法线夹角。
小于
设定法线夹角的最大值。
选取一个网格边缘设定最大法线夹角。
递增
设置每次点击时数值变化的总量。
组合抽离的线段
将抽离的线段组合为多重直线。
| Toolbar | Menu |
|---|---|
|
|
|
ExtractNonManifoldMeshEdges 指令可以从网格物件抽离有非流形边缘的网格面。
非流形的网格边缘
被三个或以上网格面或曲面共用的边缘称为非流形边缘。

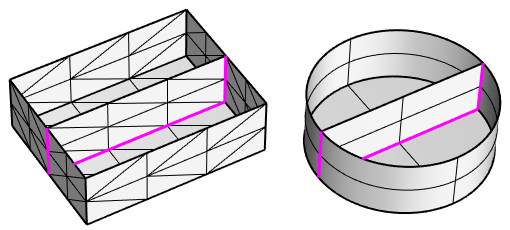

图中是以 ShowEdges 指令高亮显示的网格和多重曲面的非流形边缘。
步骤
- 执行指令。
- 设置指令行选项。
- 选取一个网格。
指令行选项

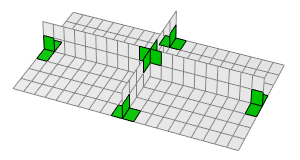

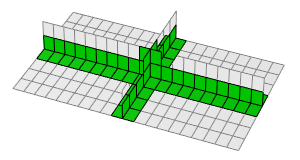

只抽离有外露边缘的网格面
仅抽离具有非流形边缘和外露边缘的面。
是
否
最小面数
抽离大于等于指定面数共享的非流形边缘周围的面。

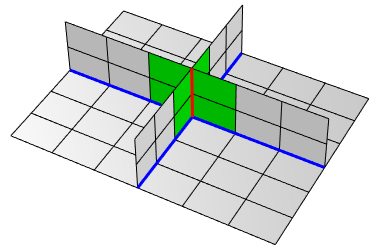

在图中，每个红色边缘由四个面共享。每个蓝色边缘由三个面共享。当最小面数=4时，只提取红色边缘周围的面。
- Some STL/SLA printers have problems if meshes contain many long, thin facets. These facets can slow the printer down, produce odd results, or run the printer out of memory.
- The MeshRepair command may be useful when tuning up meshes for STL/SLA printing.
