CurveBoolean
| Toolbar | Menu |
|---|---|
|
|
Curve Curve Edit Tools > Curve Boolean |
CurveBoolean 指令修剪、分割、组合有重叠区域的曲线。
步骤
- 选取两条或以上的曲线。
- 点选您想要保留的区域。
- 再一次点选已被选取的区域可以取消选取。
被选取的区域会以醒目提示。
指令会沿着被选取的区域外围建立一条平面的多重曲线。
指令行选项
删除输入物件
无
不删除输入的曲线。
全部
删除全部输入的曲线。
使用的
只删除输入曲线与新建立的曲线重叠的部分。
结合区域
只在选取的区域外围建立多重曲线。
输出为
曲线
输出为平面曲线。
曲面
输出为平面。
全部区域
选取全部区域，在区域外侧建立多重曲线。

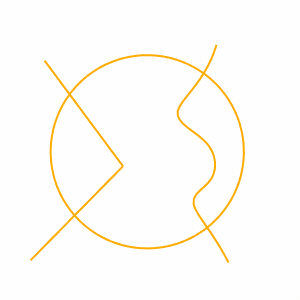

简化曲线
仅适用于输出物件为曲线的情况，可以减少线性和圆弧分段的控制点数量，类似于 SimplifyCrv 指令。
隐藏的指令行选项
SubCrv
输入 subcrv 选取曲线上的一部分作为指令的输入。
