折叠网格面
折叠网格面相关指令编辑现有的网格，移除网格中不需要或不必要的面。折叠网格面有如下方式
- Some STL/SLA printers have problems if meshes contain many long, thin facets. These facets can slow the printer down, produce odd results, or run the printer out of memory.
- The MeshRepair command may be useful when tuning up meshes for STL/SLA printing.
| Toolbar | Menu |
|---|---|
|
|
Mesh Edit Tools > Collapse > Face |

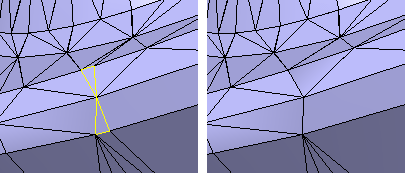

CollapseMeshFace 指令将网格面上的顶点移动到一个单一的顶点上。
步骤
- 选取一个网格面。
周围的网格面和边缘会做相对应的调整。
| Toolbar | Menu |
|---|---|
|
|
Mesh Edit Tools > Collapse > By Area |

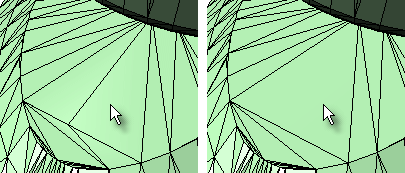

CollapseMeshFacesByArea 指令删除面积大于或小于设定值的网格面，并移动周围的顶点填补造成的缺口。
步骤
- 选取 一个网格物件。
以面积折叠网格面的选项
选取大于该值的面:___
选取面积大于设定值的面。
选取最小的面
选取一个网格面设定最小的网格面面积。
选取小于该值的面
选取面积小于设定值的面。
选取最大的面
选取一个网格面设定最大的网格面面积。
递增
设置每次点击时面积数值变化的总量。
选取网格面设定范围
选取一个取样用的网格面设定大小范围，被选取的网格面的面积 ±10% 的范围会被使用。
| Toolbar | Menu |
|---|---|
|
|
Mesh Edit Tools > Collapse > By Aspect Ratio |

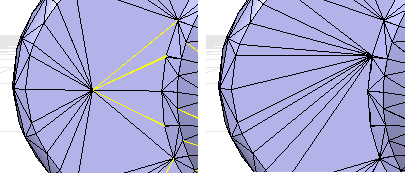

CollapseMeshFacesByAspectRatio 指令删除大于设定的长宽比的网格面，并移动周围的顶点填补造成的缺口。
长宽比大于等于 25:1 的面将被视为形状较长的网格面。
步骤
- 选取一个网格。
以长宽比折叠网格面的选项
长宽比为 ___ 比 1
设定目标长宽比。
递增
设置每次点击时长宽比数值变化的总量。
选取网格面设置长宽比
选取一个网格面设定长宽比。
| Toolbar | Menu |
|---|---|
|
|
Mesh Edit Tools > Collapse > By Edge Length |
CollapseMeshFacesByEdgeLength 指令将长度大于或小于某个长度的网格边缘的顶点合并至另一个顶点。
步骤
- 选取一个网格。
以边缘长度折叠网格面的选项
以边缘长度
设置用于比较的边缘长度。
选取边缘
选取一个网格边缘设定用于比较的网格边缘长度。
递增
设置每次点击时边缘长度数值变化的总量。
选取边缘：
小于边缘长度
选取边缘长度小于边缘长度设定值的网格面。
大于边缘长度
选取边缘长度大于边缘长度设定值的网格面。
请参考
Collapse mesh faces and vertices
The MeshRepair command integrates many mesh cleanup commands into a single dialog.
