Clash
|
Toolbar |
Menu |
|---|---|
|
|
Analyze Clash |
Clash 指令使用间隙距离来检测两组物件之间的碰撞。如果两组物件之间的间隙距离小于指定距离，则它们被认为碰撞。

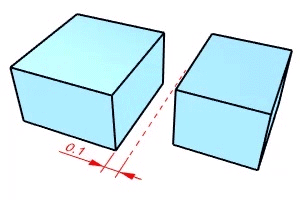

在本例中，物件之间的间隙为 0.1 个单位。
输入
- 网格、曲面、多重曲面、挤出物件、细分物件
步骤
-
选取第一组物件，按 Enter 键。
-
选取第二组物件，按 Enter 键。
-
在指令行中，输入间隙距离，按 Enter 键。
-
点击下一个或上一个以继续评估碰撞。
当前发生碰撞的物件被高亮显示。一个粉红色的小立方体表示发生碰撞的位置。
-
点击完成或按 Enter 键结束指令。
-
在计算两个相交的物件集的碰撞时，间隙距离可以是负的。输入物件的法线方向会影响碰撞结果。
指令行选项
间隙距离
碰撞检测的阈值。粉红色立方体的边长也表示物件之间发生了碰撞。
