ArrayCrv
| Toolbar | Menu |
|---|---|
|
|
Transform Array > Along Curve |
ArrayCrv 指令沿曲线以固定间距复制物件。
步骤
- 选取要整列的物件。
- 选取一条路径曲线的端点处，以该端点做为物件阵列的起点。
或
使用基准点选项。 - 设定阵列的项目数，或阵列物件之间沿着路径曲线的间距。
- 输入 1 或以上的项目数。
指令行选项
基准点
当要做阵列的物件不在曲线上时，物件沿着曲线阵列之前必需先被移动到曲线上，基准点是物件移动到曲线上所使用的参考点。
项目
输入物件沿着曲线阵列的数目。
距离
设置阵列物件之间的距离值，阵列物件的数量依曲线长度而定。
定位
以飞机为例。飞机在空中飞行时可能会倾斜、俯仰或偏离。当物件沿曲线阵列时，此定位样式控制阵列物件将如何倾斜、俯仰或偏离。
|  |  |
倾斜时绕 x 轴旋转。 | 俯仰时绕 y 轴旋转。 | 偏离时绕 z 轴旋转。 |

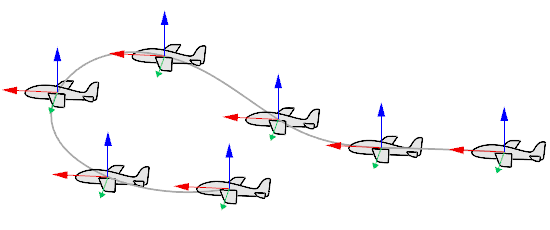

不旋转
物件阵列时不会倾斜、俯仰或偏离，它仅被复制到曲线上的不同位置。

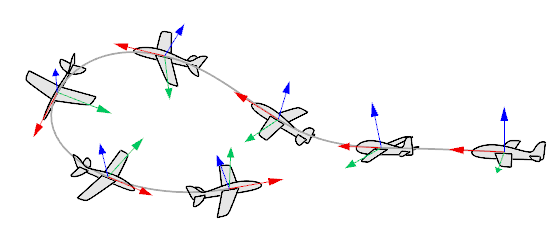

Freeform
物件阵列时同时发生倾斜、俯仰和偏离这几种样式。

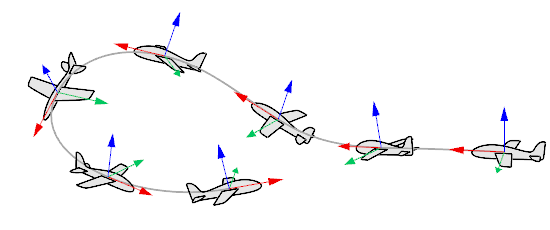

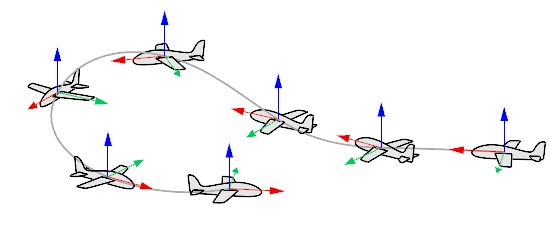

走向
物件阵列时仅发生俯仰和偏离，并不会倾斜。y 轴(绿色)始终与选定工作视窗中的工作平面平行。
SubCrv
当选取路径曲线时，在指令行上输入 subcrv 以选取曲线的一部分。
| Toolbar | Menu |
|---|---|
| Transform Array > Along Curve on Surface |
ArrayCrvOnSrf 指令沿着曲面上的曲线复制物件，复制出的物件会随着曲面的形状扭转。
详情
阵列物件在曲面上的定位由参考曲面的法线决定。
| 指令行选项 | |
|---|---|
平均分段 | 输入物件的数量 |
数目 | 输入物件之间的距离。 |
输入 subcrv 选取曲线上的一部分作为指令的输入。 | |
