AlignProfiles

Toolbar Menu

Not on toolbars.

Not on menus.

AlignProfiles 指令以曲线的边框方块为依据，调整一条曲线的长度使其对齐另一条曲线。

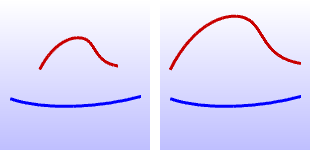

原本的红色曲线（左），对齐后的红色曲线（右）。

步骤

  1. 选取要与其对齐的曲线。
  2. 选取要更改的曲线。
    该曲线会被移动并缩放，使其边框方块与第一条曲线的边框方块对齐。
    参与运行的所有曲线必需是平面曲线，且他们所在的平面必需和世界工作平面平行：世界 Top、世界 Front、世界 Right。
    曲线的位移和缩放都是在世界座标轴向上。
Command-line options

SubCrv

Type subcrv to select part of a curve as input.

请参考

Edit curves
